في أجواء الصيف الحارة، قد تكون الجلسة الخارجية جميلة ومجهزة بكل شيء، لكن ارتفاع الحرارة يجعل الاستفادة منها محدودة. وهنا تأتي شبكة الضباب عالية الضغط كحل عملي لتلطيف الأجواء وتحسين راحة الجلسات في الاستراحات والمزارع والحدائق والمخيمات.
لكن نجاح شبكة الضباب لا يعتمد على شراء المضخة والفوهات فقط؛ بل يبدأ من التصميم الصحيح، وتوزيع الفوهات، واختيار الفلتر والليات والوصلات المناسبة، ثم تنفيذ التأسيس بطريقة منظمة.
في هذا الدليل من متجر الرواد سنشرح لك طريقة تأسيس شبكة ضباب من البداية، مع مثال عملي لجلسة مربعة بمقاس 20 × 20 متر، وكيفية حساب عدد الفوهات والمسافات بينها، وما القطع الأساسية التي تحتاجها.
ما هي شبكة الضباب عالية الضغط؟
شبكة الضباب هي نظام يعمل على ضخ المياه بضغط مرتفع عبر أنابيب مخصصة، ثم تمرير المياه إلى فوهات ضباب دقيقة تحول الماء إلى رذاذ ناعم جدًا.
وعند خروج الرذاذ وانتشاره في الهواء، يساعد تبخره على خفض الإحساس بدرجة الحرارة وتلطيف منطقة الجلسة، خصوصًا في الأجواء الجافة.
ومن أهم مميزات النظام المصمم بشكل جيد:
- تحسين راحة الجلسات الخارجية.
- توزيع الضباب حول منطقة الجلوس.
- إمكانية تشغيل النظام عند الحاجة.
- مناسب للاستراحات والمزارع والحدائق والمخيمات.
- إمكانية تصميم الشبكة حسب مساحة المكان وشكله.
المهم: لا يكفي زيادة عدد الفوهات للحصول على تبريد أفضل؛ يجب أن تكون الفوهات والمضخة والأنابيب والفلترة متوافقة مع بعضها.
أولًا: كيف نحسب شبكة الضباب لجلسة 20 × 20 متر؟
لنفترض أن لدينا جلسة مربعة أبعادها:
20 متر × 20 متر
محيط الجلسة:
20 + 20 + 20 + 20 = 80 متر
وإذا أردنا تركيب 50 فوهة ضباب حول المحيط، فإن متوسط المسافة الحسابية يكون تقريبًا:
80 ÷ 50 = 1.6 متر
أي أن متوسط المسافة بين الفوهات حوالي:
1.6 متر = 160 سم تقريبًا
وهذه نقطة مهمة عند التخطيط؛ لأن توزيع الفوهات على الواقع يجب أن يراعي الأركان، ومداخل الجلسة، واتجاه الرش، ومكان الجلوس، وليس مجرد قسمة المحيط على عدد الفوهات.
ثانيًا: لماذا نستخدم فوهات 0.2 مم؟
الفوهة الموجودة في التصميم المرفق هي فوهة ضباب دقيقة بمقاس 0.2 مم، وهي من الفوهات المستخدمة في أنظمة الضباب عالية الضغط.
وبحسب بيانات المنتج الظاهرة في الصورة، فإن نطاق التشغيل المثالي للفوهة هو تقريبًا 40–70 بار.
وهنا يجب الانتباه إلى أن اختيار ضغط المضخة لا يكون بناءً على الفوهة وحدها، بل على:
- عدد الفوهات.
- معدل تدفق كل فوهة.
- طول شبكة الأنابيب.
- قطر اللي.
- الفواقد الناتجة عن الوصلات.
- نوع المضخة.
- جودة المياه والفلترة.
لذلك لا ننصح باختيار المضخة اعتمادًا على عدد الفوهات فقط دون معرفة معدل تدفق الفوهة والمواصفات الفعلية للمضخة.
ثالثًا: القطع الأساسية لتأسيس شبكة الضباب
في المثال الذي نعمل عليه لجلسة 20 × 20 متر، يمكن أن تكون قائمة القطع الأساسية كالتالي:
1. فوهات ضباب — 50 قطعة
توزع حول محيط الجلسة حسب المخطط، وبمتوسط مسافة يقارب 1.6 متر بين الفوهات.
2. لي ضباب عالي الضغط — 100 متر
يستخدم لتنفيذ شبكة الضباب وتوصيل الفوهات والوصلات.
وجود 100 متر يوفر كمية مناسبة للتأسيس في المثال، مع مراعاة أن الاستهلاك الفعلي يعتمد على مسار الشبكة ومكان المضخة وطريقة التوزيع.

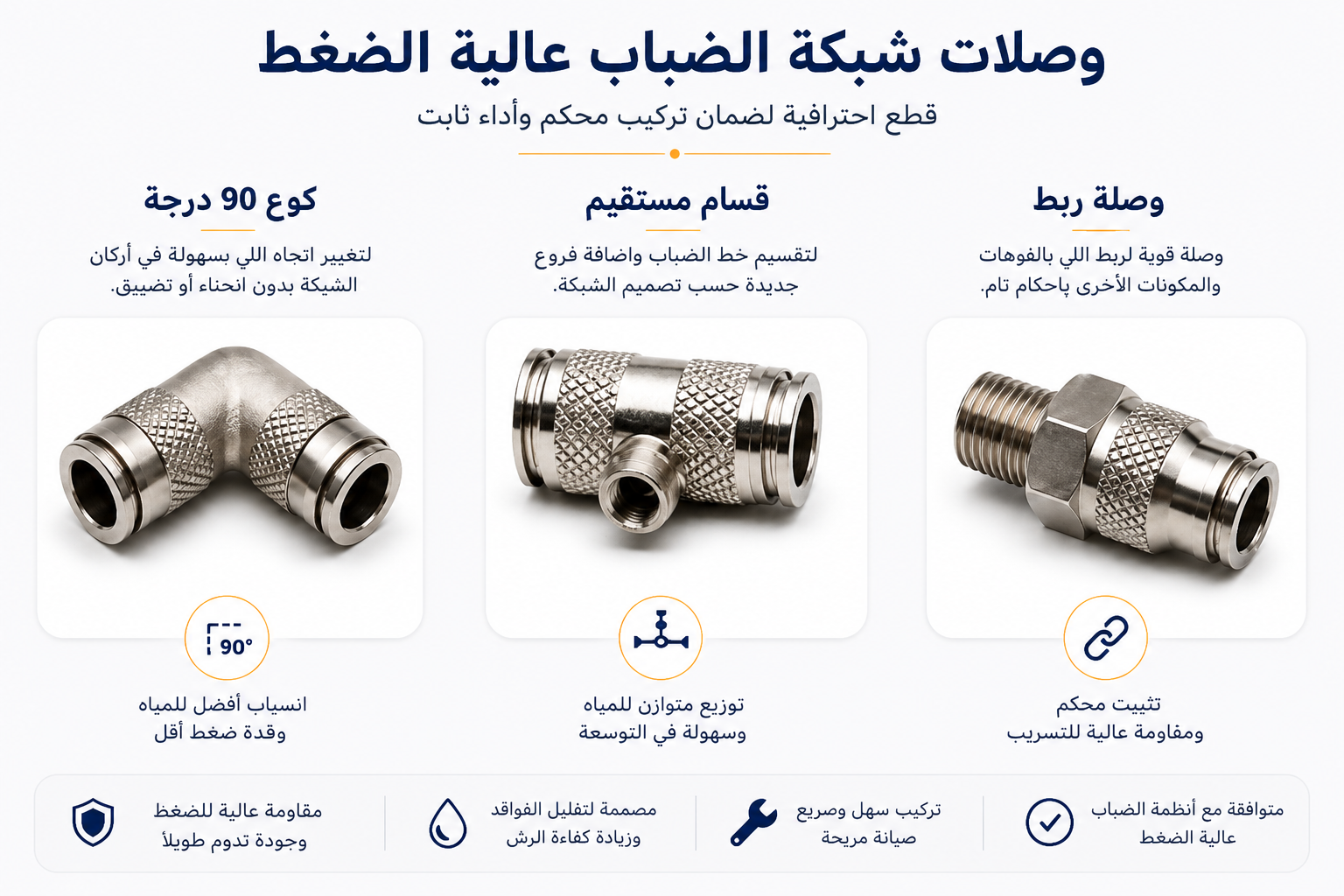

3. قسام مستقيم — 3 قطع
يستخدم لتقسيم مسار اللي وربط الفروع حسب تصميم الشبكة.
4. كوع 90 درجة — 4 قطع
مفيد عند تغيير اتجاه مسار اللي في أركان الجلسة المربعة.
5. سدة نهاية — 1 قطعة
توضع في نهاية خط الضباب لإغلاق الشبكة ومنع خروج المياه من نهاية الخط.
6. وصلات ومستلزمات التثبيت
ومنها القطع المناسبة لتوصيل اللي بالفوهات والقسام والأكواع والسدة، إضافة إلى حوامل تثبيت اللي حسب طريقة التنفيذ.
رابعًا: ترتيب منظومة الضباب من مصدر الماء إلى آخر فوهة
من أفضل الطرق لفهم الشبكة أن ننظر إلى مسار المياه من البداية:
مصدر المياه → فلتر → مضخة ضباب عالية الضغط → لي التغذية → شبكة الضباب → الفوهات → سدة النهاية
وهذا الترتيب مهم جدًا.
لماذا الفلتر قبل المضخة؟
فوهات الضباب دقيقة جدًا، وأي شوائب أو رواسب صغيرة قد تؤثر في أداء الفوهة أو تسبب انسدادها.
لذلك تعتبر الفلترة الجيدة جزءًا أساسيًا من شبكة الضباب وليست قطعة إضافية يمكن الاستغناء عنها.
ويفضل الاهتمام بجودة المياه ونظافة الفلتر وصيانته بشكل دوري، خصوصًا إذا كان مصدر المياه يحتوي على رواسب أو أملاح.
خامسًا: أين توضع المضخة؟
يفضل أن تكون المضخة في مكان مناسب وقريب من مصدر المياه، وفي موقع يسهل الوصول إليه لأعمال:
- الصيانة.
- تغيير الفلتر.
- فحص الضغط.
- تنظيف النظام.
- تشغيل وإيقاف المضخة.
بعد المضخة يتم توصيل خط الضغط العالي باتجاه بداية شبكة الضباب.

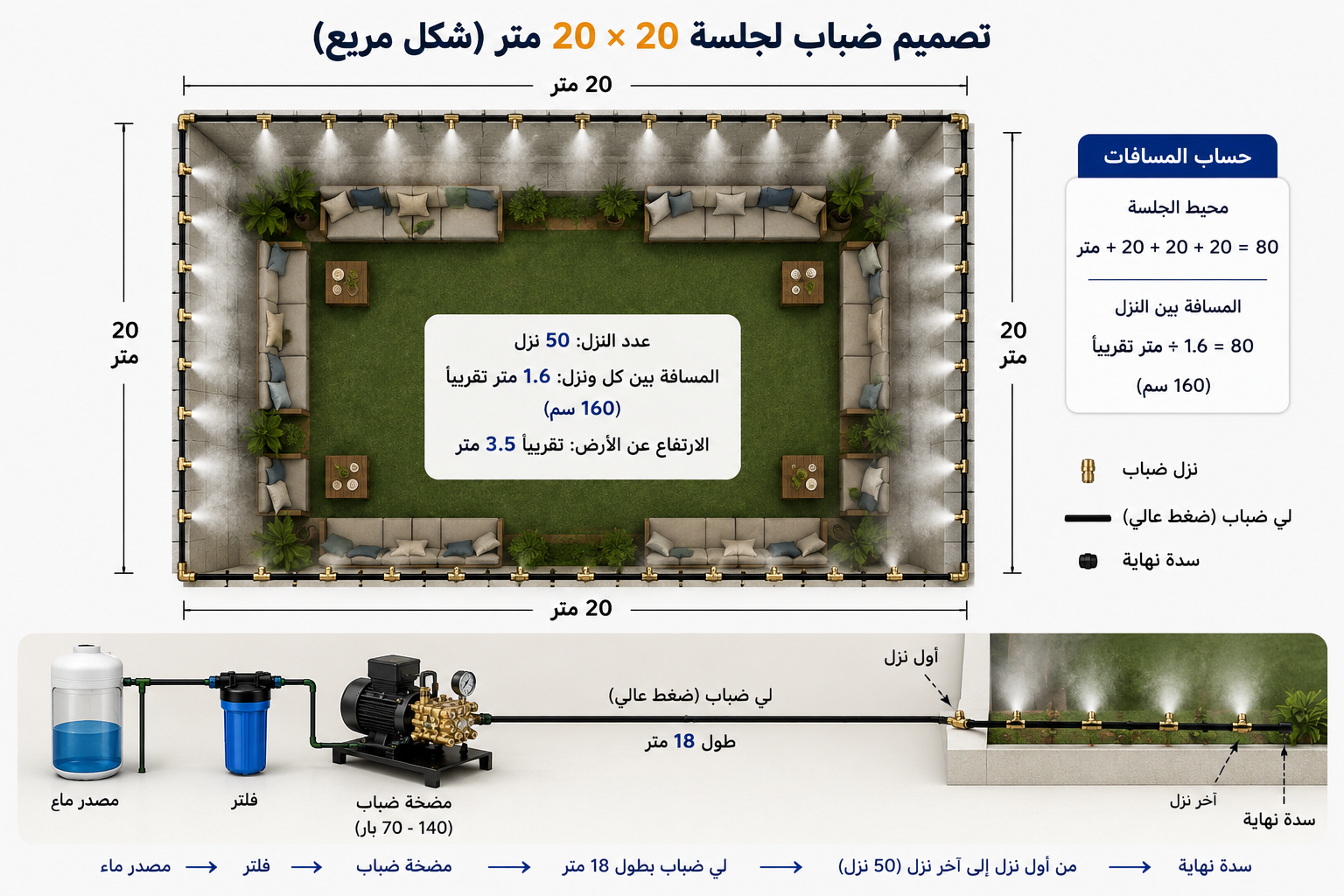

وفي التصميم المرفق يوجد خط تغذية بطول يقارب 18 مترًا قبل بداية أول فوهة.
وهذا يعني أن مسار الشبكة يصبح بصورة مبسطة:
مصدر الماء → فلتر → مضخة → لي تغذية 18 متر → أول فوهة → بقية الفوهات → السدة النهائية
سادسًا: تصميم شبكة الضباب لجلسة مربعة 20 × 20 متر
الجلسة المربعة تحتاج إلى عناية خاصة بالأركان؛ لأن اللي سيغير اتجاهه أربع مرات.
يمكن تصور التصميم بهذه الطريقة:
20 متر
┌─────────────────────┐
│ • • • • • • • │
│ │
│ │
20م │ │ 20م
│ │
│ • • • • • • • │
└─────────────────────┘
20 متر
لكن التوزيع النهائي للفوهات لا يشترط أن يكون العدد متساويًا تمامًا في كل ضلع؛ لأننا نحتاج إلى توزيع 50 فوهة على محيط 80 مترًا مع معالجة الأركان بشكل صحيح.
ولهذا يكون الرقم النظري المهم:
متوسط المسافة ≈ 1.6 متر
ثم يتم ضبط مواقع الفوهات فعليًا أثناء التأسيس.
سابعًا: ارتفاع تركيب فوهات الضباب
في مثال الجلسة لدينا ارتفاع يقارب:
3.5 متر
وهو ارتفاع مناسب جدًا لكثير من الجلسات الخارجية، لكن الأداء الفعلي يتأثر بعوامل أخرى مثل:
- درجة الحرارة.
- نسبة الرطوبة.
- حركة الهواء.
- حجم الفوهة.
- ضغط التشغيل.
- مكان الفوهة واتجاه الرش.
لذلك لا يوجد ارتفاع واحد مناسب لكل المواقع.
والهدف هو أن ينتشر الضباب في منطقة الجلسة قبل أن يصل إلى الأشخاص أو الأسطح بشكل يسبب البلل.
ثامنًا: هل تركيب الفوهات حول المحيط أفضل من تركيبها في المنتصف؟
في الجلسات الخارجية، تركيب الفوهات حول المحيط يعتبر خيارًا عمليًا جدًا عندما يكون الهدف تغطية منطقة الجلوس من الأطراف.
لكن القرار النهائي يعتمد على تصميم الجلسة.
إذا كانت الجلسة:
- مفتوحة من الأعلى.
- محاطة بمظلة.
- تحتوي على جلسات ثابتة.
- فيها فتحات أو مداخل.
- معرضة لرياح قوية.
فقد تحتاج شبكة الضباب إلى تعديل في توزيع الفوهات.
التصميم الصحيح يبدأ من المكان نفسه، وليس من عدد الفوهات فقط.
تاسعًا: أهم خطأ يجب تجنبه عند تأسيس شبكة الضباب
من أكثر الأخطاء شيوعًا شراء المضخة أولًا ثم محاولة تركيب الفوهات واللي عليها.
الأفضل هو عكس العملية:
1. حدد مساحة المكان.
2. حدد مكان الجلسة.
3. حدد عدد الفوهات والمسافة بينها.
4. حدد مسار اللي.
5. احسب الاحتياج المائي للنظام.
6. اختر المضخة المناسبة.
7. حدد الفلترة والوصلات.
8. نفذ الشبكة واختبر الضغط.
بهذه الطريقة تحصل على شبكة أكثر توازنًا وأسهل في الصيانة.
عاشرًا: الفلترة ليست رفاهية
كلما كانت الفوهة أدق، أصبحت جودة المياه والفلترة أكثر أهمية.
فوهة 0.2 مم تحتاج إلى عناية جيدة بالفلترة؛ لأن وجود شوائب أو ترسبات قد يؤدي إلى ضعف الرش أو انسداد الفوهة.
لذلك عند تأسيس الشبكة:
مصدر ماء جيد + فلترة مناسبة + مضخة مناسبة + لي ضغط عالي + فوهات جيدة = شبكة ضباب أفضل
ويجب أيضًا تنظيف الفلاتر وفحص الفوهات دوريًا، خصوصًا في المناطق التي تعاني من ارتفاع نسبة الأملاح أو الرواسب في المياه.
حادي عشر: ماذا عن طول اللي؟
في المثال الحالي لدينا:
100 متر لي ضباب عالي الضغط
لكن لا يعني ذلك أن كل مشروع يحتاج 100 متر.
طول اللي يعتمد على:
- أبعاد الموقع.
- موقع المضخة.
- المسافة من المضخة إلى الجلسة.
- عدد الفروع.
- شكل المكان.
- طريقة توزيع الفوهات.
لذلك عند شراء اللي، احسب مسار الشبكة كاملًا وأضف هامشًا مناسبًا للتوصيلات والالتفافات بدل شراء طول مطابق للحساب النظري فقط.
ثاني عشر: ماذا تحتاج شبكة ضباب متكاملة؟
يمكن تلخيص النظام في مجموعة رئيسية من المكونات:
المكونالكمية في المثالفوهة ضباب 0.2 مم50لي ضباب عالي الضغط100 مترقسام مستقيم3كوع 90 درجة4سدة نهاية1فلترحسب مصدر المياهمضخة ضباب عالية الضغطحسب معدل التدفق والضغطوصلات وحواملحسب طريقة التنفيذ
ملاحظة: كميات الوصلات والحوامل قد تختلف حسب طريقة تركيب الشبكة ومكان الفوهات ومسار اللي.
ثالث عشر: كيف تختبر الشبكة بعد التركيب؟
بعد الانتهاء من التأسيس، لا تشغل النظام مباشرة بأقصى ضغط وتعتبر العمل انتهى.
الأفضل اتباع خطوات منظمة:
- افحص جميع الوصلات.
- تأكد من تثبيت اللي جيدًا.
- افتح نهاية الخط أو نقطة التنظيف المناسبة لطرد أي شوائب من الشبكة وفق تصميم النظام.
- افحص الفلاتر.
- شغل المضخة حسب تعليمات الشركة المصنعة.
- راقب الضغط.
- افحص كل فوهة.
- تأكد من أن الرش متقارب بين الفوهات.
- ابحث عن أي تسريب.
- بعد التأكد من سلامة الشبكة، اضبط التشغيل حسب الحاجة.
إذا لاحظت أن إحدى الفوهات تعطي رشًا مختلفًا بشكل واضح عن بقية الفوهات، فافحص الفوهة والفلترة والضغط قبل تغيير إعدادات المضخة.
رابع عشر: شبكة الضباب للاستراحات والمزارع
لا تقتصر استخدامات أنظمة الضباب على جلسة واحدة.
يمكن تصميم الشبكة لـ:
الاستراحات
لتلطيف الجلسات الخارجية ومناطق الضيوف.
المزارع
لتلطيف مناطق الجلوس والممرات وبعض المساحات الخارجية المناسبة للنظام.
الحدائق
بحسب تصميم المكان واحتياجاته.
المخيمات والجلسات الخارجية
خصوصًا في الأجواء الحارة والجافة.
المطاعم والكافيهات الخارجية
يمكن استخدام الضباب في المساحات الخارجية المصممة بطريقة مناسبة.
خامس عشر: كيف تختار فوهة الضباب المناسبة؟
ليس كل مشروع يحتاج نفس الفوهة.
يجب النظر إلى:
- مقاس الفوهة.
- معدل تدفق المياه.
- ضغط التشغيل.
- عدد الفوهات.
- مساحة المكان.
- درجة الحرارة.
- الرطوبة.
- حركة الهواء.
والفوهة الظاهرة في هذا المشروع 0.2 مم، وهي خيار يمكن استخدامه ضمن نظام ضباب عالي الضغط وفق مواصفات المنتج وضغط التشغيل المناسب.
الخلاصة: التصميم الصحيح يوفر عليك الكثير
إذا كنت تريد تأسيس شبكة ضباب لاستراحة أو مزرعة، فلا تبدأ بالسؤال:
كم فوهة أشتري؟
ابدأ بالسؤال:
ما مساحة المكان؟ وأين أريد التبريد؟ وكيف سأوزع الفوهات؟
في مثالنا، لدينا جلسة 20 × 20 متر ومحيطها 80 مترًا، ومع استخدام 50 فوهة يصبح متوسط المسافة الحسابية بين الفوهات حوالي 1.6 متر.
ومع استخدام 100 متر من لي الضباب عالي الضغط، و3 قسامات، و4 أكواع 90 درجة، وسدة نهاية، يمكن بناء تصور واضح للشبكة، ثم تحديد الفلتر والمضخة بناءً على معدل تدفق الفوهات وضغط التشغيل ومسار الشبكة.
والأهم أن كل مشروع يختلف عن الآخر؛ لذلك يجب تعديل التصميم حسب الموقع الفعلي بدل الاعتماد على مقاس ثابت لجميع الاستراحات والمزارع.
